Kalmar reachstacker gearbox en oandriuwas ûnderhâld

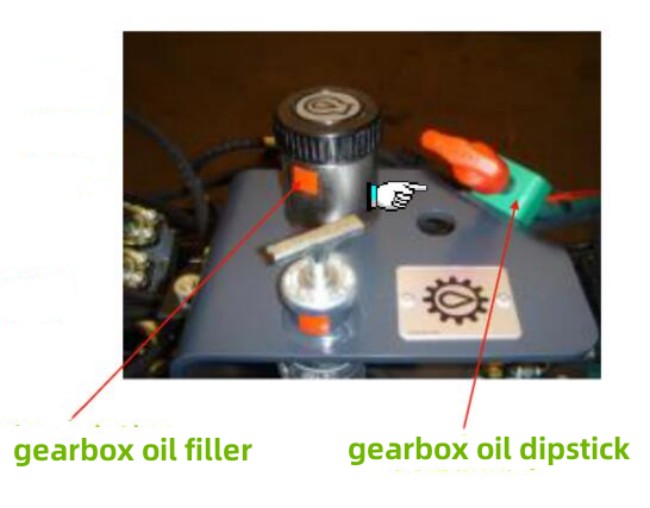

1. Kontrolearje en tafoegje oerdracht oalje

Metoade:

- Lit de motor idle en lûke de peilstok om te kontrolearjen it oerdracht oalje nivo.
- As it oaljenivo ûnder it minimummark is, foegje dan ta as foarskreaun.

NOAT:Ofhinklik fan it model fan de gearbox, brûk it juste smeermiddel.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-1

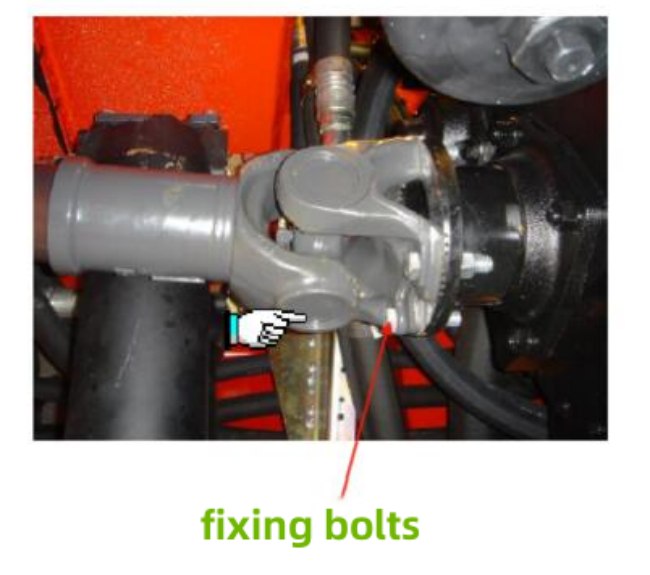

2. Kontrolearje de fixing bouten fan de oandriuwing skacht

Wêrom kontrolearje?

- Losse bouten binne gefoelich foar skuorre ûnder lading en trilling.

Metoade:

- Kontrolearje oft de fêstigingsbouten fan de oandriuwas los binne.
- Kontrolearje de universele gearlagers op skea.
- Draai de losse befestigingsbouten fan de oandriuwas opnij oan mei in koppel fan 200NM.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-2

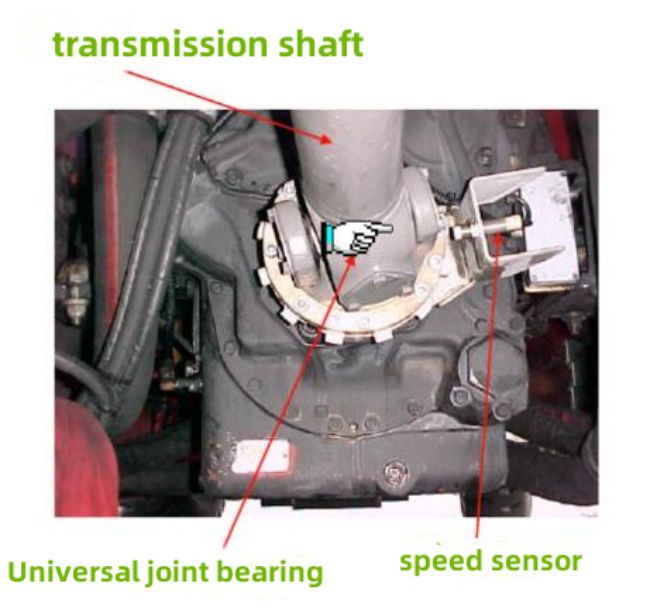

3. Kontrolearje de snelheid sensor

De rol fan 'e snelheidssensor:

- Stjoer it snelheidsinjaal fan 'e auto nei it oanbelangjende kontrôlesysteem om te soargjen dat de gear allinich kin wurde feroare as de snelheid fan' e auto leger is dan 3-5 km / h. Dit beskermet de oerdracht.

Metoade:

- Kontrolearje de snelheidssensor en syn mount op skea.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-3

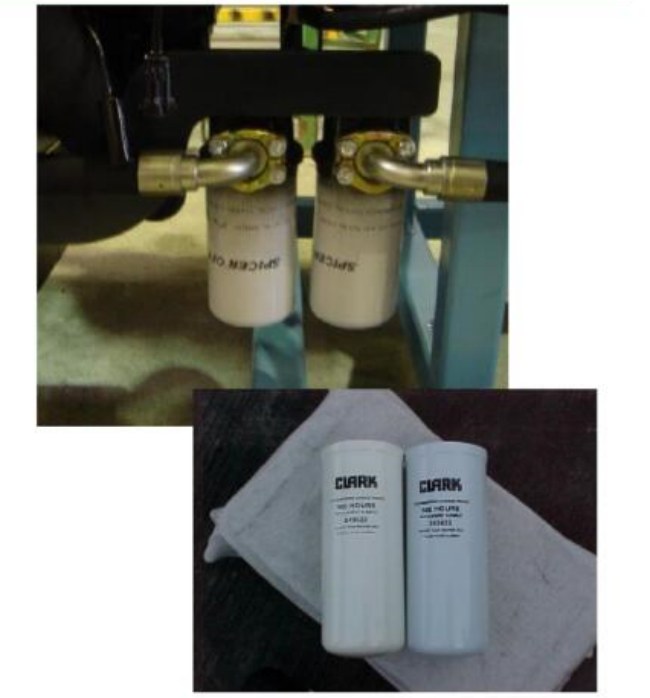

4. Ferfang it fersnellingsbakfilter

Wêrom ferfange?

- In ferstoppe filter ferleget de hoemannichte oalje nedich foar gearskeakeljen en smering.

Metoade:

- Ferwiderje it âlde filterelemint
- Smeer de dichtingen mei oerdracht oalje
- Set it nije filterelemint mei de hân oant it kontakt, en draai it dan mei 2/3 draaien oan

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-4

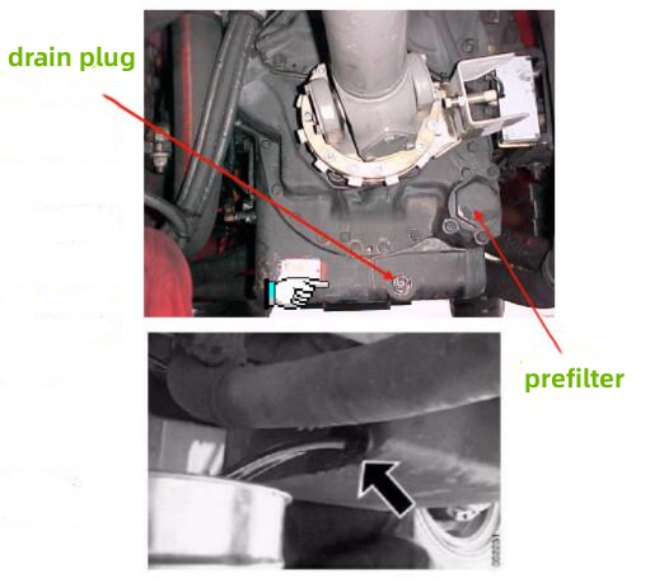

5. Feroarje oerdracht oalje

Metoade:

- Draai de oalje ôftap plug los en set de âlde oalje yn 'e oalje pan.
- Kontrolearje âlde oalje op metalen dieltsjes om de sûnens fan 'e oerdrachtkomponint te foarsizzen.
- Nei it ôfwetterjen fan de âlde oalje, ferfange de oalje ôftap plug. Foegje nije oalje ta oan it minimum (MIN) mark op 'e peilstok.
- Start de motor, lit de oaljetemperatuer de wurktemperatuer berikke, kontrolearje de oaljepeilstok en foegje oalje ta oan 'e maksimale (MAX) skaalposysje fan 'e oaljepeilstok.

Noat: Allinich DEXRONIII oalje kin brûkt wurde foar DEF - TE32000 oerdracht.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-5

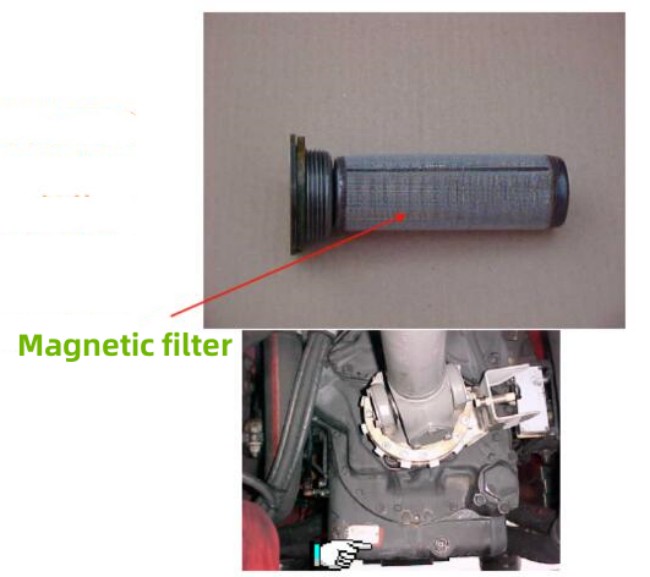

6. Kontrolearje en fuortsmite de izeren filings op de magneet filter oan de ûnderkant fan de Fersnellingsbak

Wurk ynhâld:

- Kontrolearje de izeren filings op it magneetfilter om de wurking fan 'e ynterne dielen fan' e gearbox te oardieljen en te foarsizzen.
- Ferwiderje izeren filings út it magneetfilter om syn fermogen te herstellen om izeren filings oan te lûken.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-6

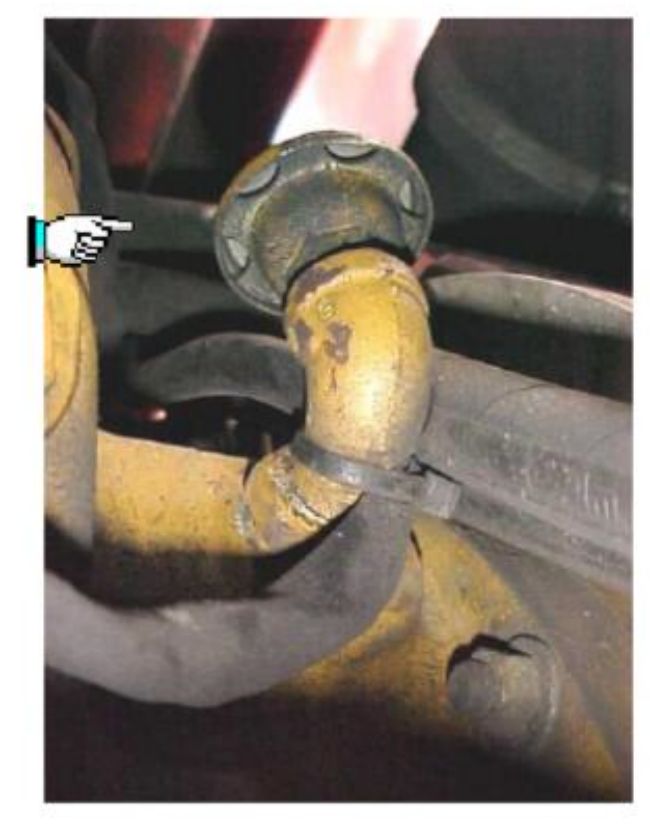

7. Skjinmeitsje de vent Connector

Wêrom skjinmeitsje?

- Lit de dampen yn 'e gearbox ûntkomme.
- Foarkom drukopbou yn 'e gearbox.
- As de druk yn 'e gearbox te heech is, is it maklik om oaljelekkage te feroarsaakjen fan delikate dielen of slangen.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-7

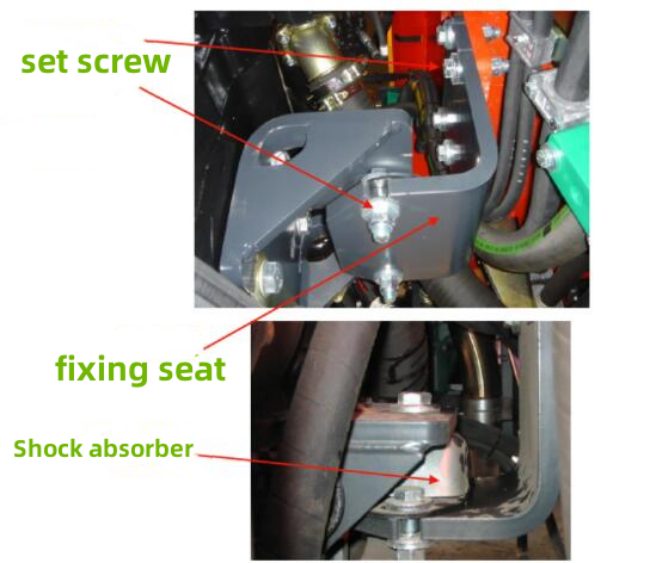

8. Kontrolearje de fixing screws en fixing sitten

De funksje fan de fixaasje sit en de skokbreker:

- Befestigje de gearbox oan it frame.
- Dampens trillingen by it starten, rinnen en stopjen fan oerdracht.

Kontrolearje ynhâld:

- Oft de befestigingsstoel en skokbreker binne skansearre.
- Oft de oanbelangjende bouten los binne.

Kalmar reachstacker gearbox en oandriuwas ûnderhâld-8
